BEARINX-MAP – Vormgeving van wentellagers voor MBS

BEARINX-MAP: Vormgeving van wentellagers voor MBS

De huidige ontwikkeling in hardware en met name softwaretools maken simulatie van steeds complexere modellen met een groeiend detailniveau mogelijk. De creatie van totaalsystemen vraagt om goede kennis en inzicht in de afzonderlijke componenten en hun interactie.

Afhankelijk van de invalshoek van de simulatie is het nuttig om de mate van detail zowel in het gehele model als in de subsystemen te kunnen kiezen en vastleggen. Hiervoor ontwikkelt en gebruikt Schaeffler al jarenlang met succes wentellagermodellen en berekeningsprogramma's zoals BEARINX.

Wat is nodig voor het gebruik van BEARINX-MAP?

Vormgeving van wentellagers voor MBS

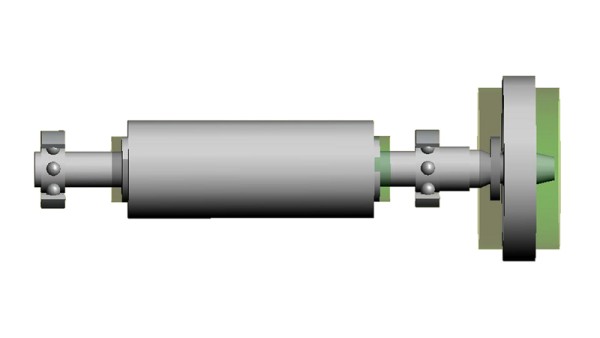

Een simulatie en het daarbij behorende model zijn altijd een abstractie van de realiteit. Aan het besluit voor een bepaald abstractieniveau en voor een concrete modellering ligt een gedegen kennis van het bestaande systeem ten grondslag. Een complex model betekent niet automatisch dat het model correct is en een eenvoudig model is niet altijd slechter. Er zijn bijvoorbeeld meerdere mogelijkheden om een lager in een multi-bodysimulatie weer te geven.

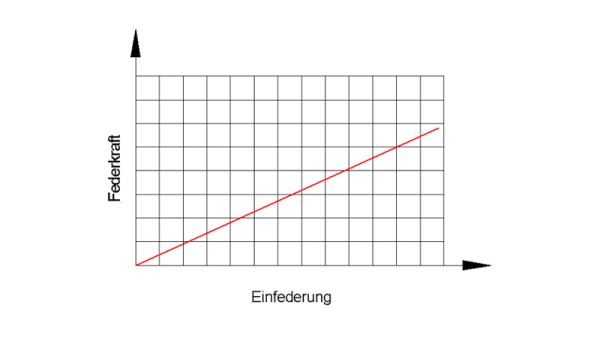

Lineaire karakteristieken

Lineaire veer
Lineaire veer
Voordelen:
  • Niet-lineair gedrag wordt niet afgebeeld
  • Zonder lagerspeling
  • Invloeden van de vrijheidsgraden onderling worden niet meegenomen
Nadelen:
  • Geschikt voor simulaties rondom het werkpunt van de lager

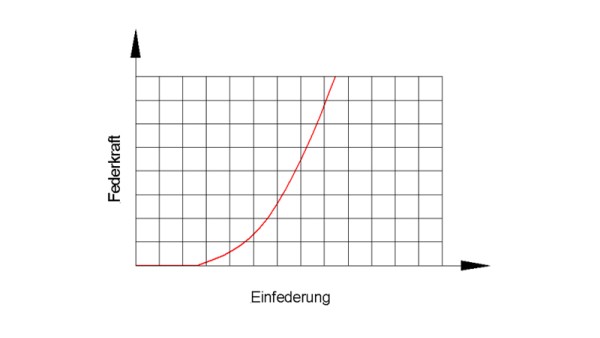

Niet-lineaire karakteristieken

Niet-lineaire veer
Niet-lineaire veer
Voordelen:
  • Geschikt voor simulaties rondom het werkpunt van de lager
Nadelen:
  • Niet-lineair gedrag wordt niet afgebeeld
  • Zonder lagerspeling
  • Invloeden van de vrijheidsgraden onderling worden niet meegenomen

Stijfheidsmatrices

Voordelen:
  • Niet-lineair gedrag wordt gemodelleerd
  • Lagerspeling wordt afgebeeld
Nadelen:
  • Invloeden van de vrijheidsgraden onderling worden niet meegenomen

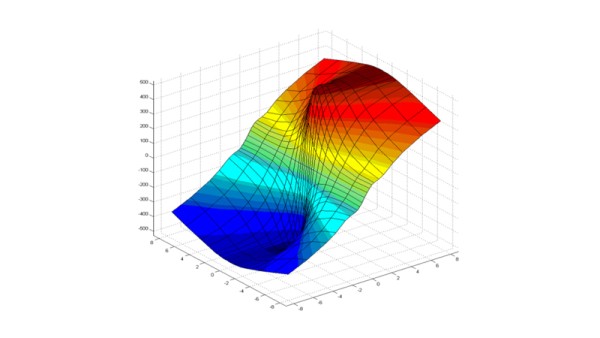

BEARINX-MAP (karakteristiekdiagram)

Stijfheidsdiagram
Stijfheidsdiagram
Voordelen:
  • Niet-lineair gedrag wordt goed afgebeeld
  • Invloeden van vrijheidsgraden onderling worden goed meegenomen (koppelingstermen inbegrepen)
  • Toont de lagerspeling goed
  • Toont een zeer breed lastspectrum
  • Bevat de maximale drukken in het lager
Nadelen:
  • Verhoogd geheugengebruik
