Productbeschrijving

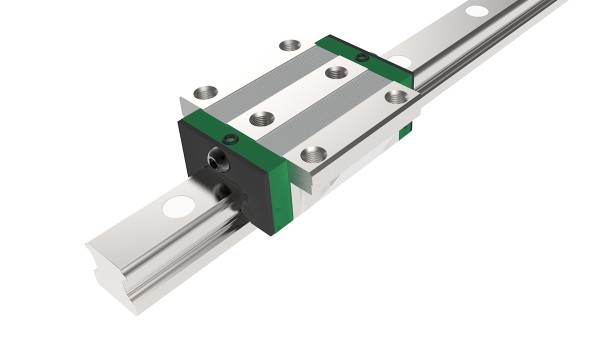

Schaeffler-lineairgeleidingen: Kogelomloopeenheden

Kogelomloopeenheden vertegenwoordigen binnen de profielrailsgeleidingen de meest uitgebreide en complexe groep. Ze worden ingezet wanneer langsgeleidingen met een hoog draagvermogen en hoge stijfheid nodig zijn om zware lasten met een hoge loop- en positionele nauwkeurigheid wrijvingsarm moeten worden bewogen. De geleidingen zijn voorgespannen en geschikt voor lange, onbegrensde slaglengtes.

Afhankelijk van de bedrijfsomstandigheden zijn versnellingen tot 150 m/s2 en snelheden tot 360 m/min mogelijk. Een geleidingssysteem bestaat uit minimaal een slede met wentellichamen, een geleidingsrail en een- of tweedelige afsluitkappen van kunststof of messing.

Naar de productcatalogus medias

Productvarianten

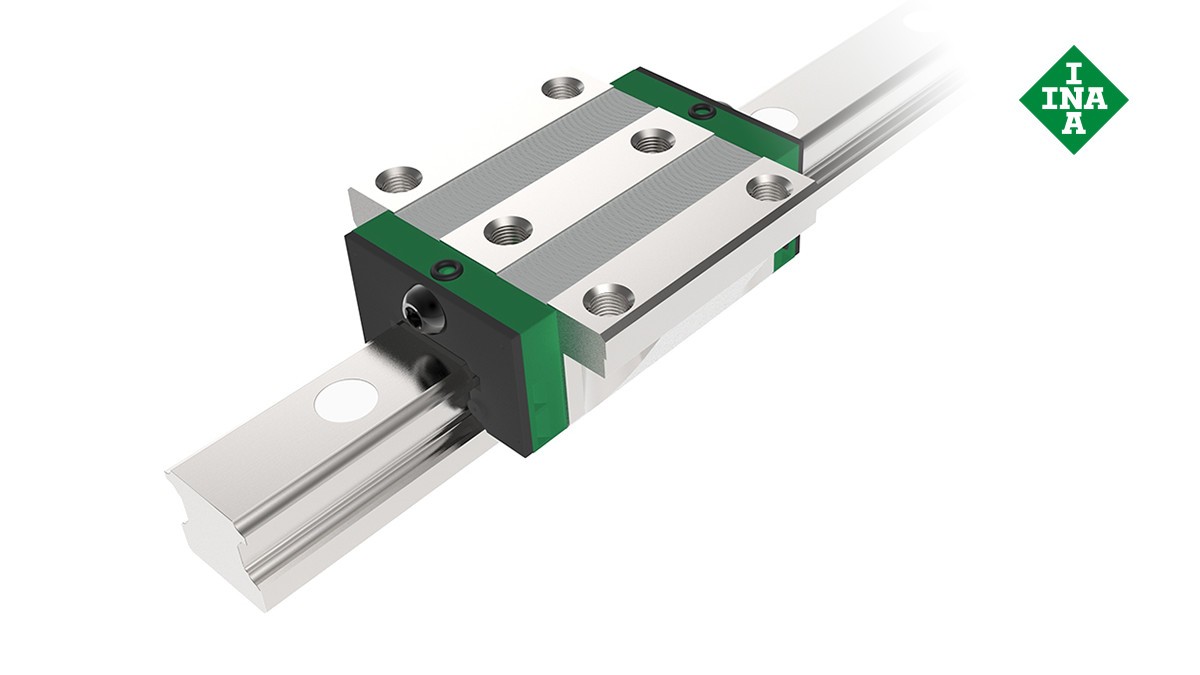

Schaeffler-lineairgeleidingen: Vierrijige kogelomloopeenheden

Vierrijige kogelomloopeenheden

De vierrijige kogelomloopeenheden KUVE vormen het INA-profielrailprogramma dat het vaakst en het omvangrijkst is uitgewerkt. Deze eenheden bestaan uit minstens één geleidingswagen met loopsysteem met volle kogels, een geleidingsrail, geïntegreerde elastische schrapers aan de voorkant van de geleidingswagen, afdichtingsstrips in de lengte aan de boven- en onderkant van de wagen en afsluitkappen uit kunststof.

De kogelomloopeenheden KUVE zijn geschikt voor acceleraties tot 150 m/s2, snelheden tot 300 m/min en bedrijfstemperaturen van –10°C tot +100°C. Ze worden gebruikt in toepassingen met lange, onbegrensde slagen, hoge belastingen, een hoge stijfheid en een geringe wrijving.

De eenheden zijn ook verkrijgbaar in een geoptimaliseerde uitvoering met weinig geluid en in X-life-kwaliteit

Naar de productcatalogus medias

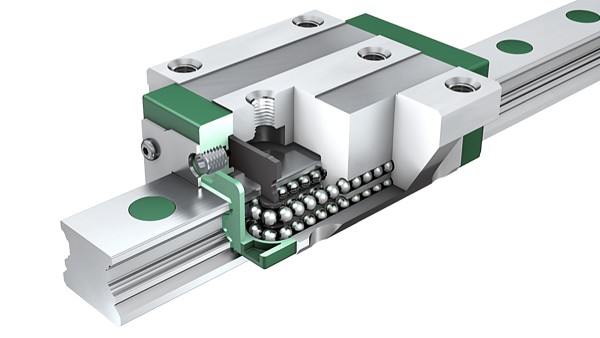

Schaeffler-lineairgeleidingen: Zesrijige kogelomloopeenheden

Zesrijige kogelomloopeenheden

Zesrijige kogelomloopeenheden KUSE zijn de draagkrachtigste en stijfste geleidingen op basis van een kogel. Ze bestaan uit minstens één geleidingswagen met loopsysteem met volle kogels, een geleidingsrail, geïntegreerde elastische schrapers aan de voorkant van de geleidingswagen, afdichtingsstrips in de lengte aan de onderkant van de wagen en afsluitkappen uit kunststof.

De kogelomloopeenheden KUSE zijn geschikt voor acceleraties tot 150 m/s2, snelheden tot 300 m/min en bedrijfstemperaturen van –10°C tot +100°C. Ze worden gebruikt in toepassingen met lange, onbegrensde slagen, hoge en zeer hoge belastingen en een hoge tot zeer hoge stijfheid.

Naar de productcatalogus medias
