Schaeffler-lineairgeleidingen: Kogelomloopschoenen

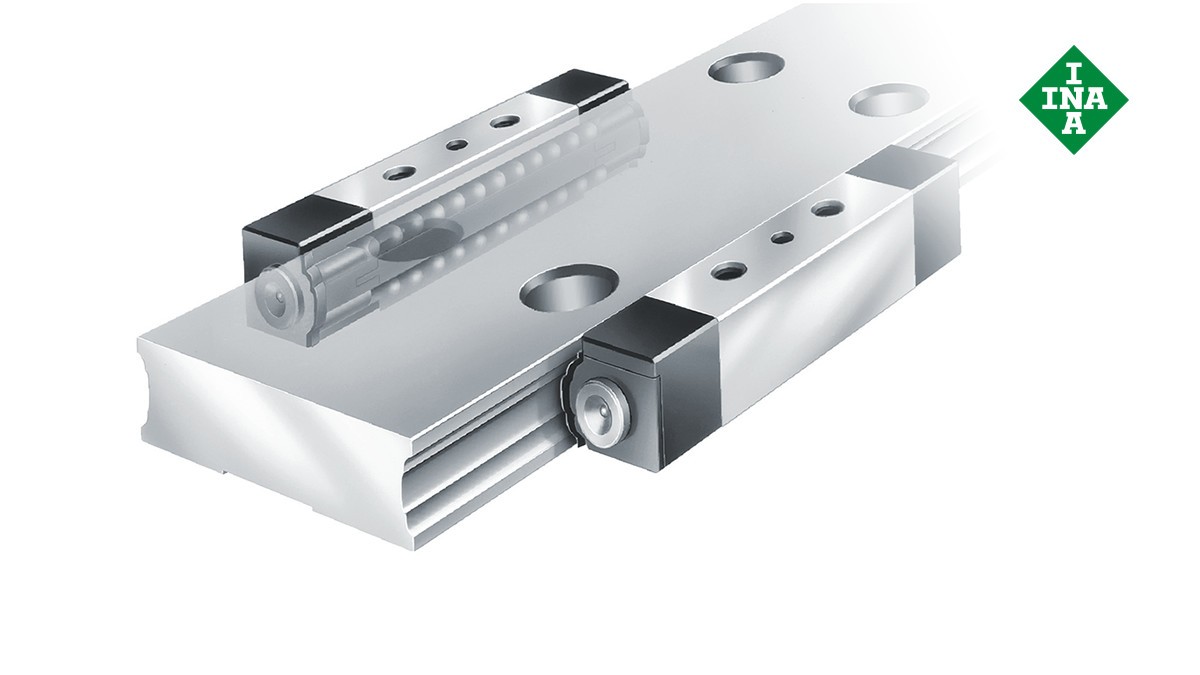

Langsgeleidingen met kogelomloopschoenen bestaan uit de omloopschoenen, geleidingswagens en geleidingsrails. Ze maken ruime steunafstanden mogelijk en behoren tot de standaard precisieklasse G3. Verder kan de speling ook ingesteld worden.

De schoenen met volle kogels lopen aan één of aan de beide kanten van de geleidingsrails en zijn ondanks hun kleine afmetingen erg draagkrachtig. Wanneer de schoenen in een geleidingswagen geschroefd worden, vormen ze samen met de rails vierrijige kogelomloopeenheden. De schoenen worden aan alle zijden afgedicht door schrapers aan de voorkanten en de laterale kanten die samen met de geleidingsrail een spleetdichting vormen. Kogelomloopschoenen zijn nasmeerbaar.

Geleidingswagens bestaan uit een basislichaam in geëloxeerd aluminium en twee kogelomloopschoenen. Voor de bevestiging met de aansluitconstructie beschikken de wagens over T-groeven. De speling kan door middel van drie schroeven aan de wagenkant ingesteld worden; de schroeven drukken daarbij op de rug van de schoen.

De geleidingsrails zijn verkrijgbaar met loopbanen aan één en aan beide zijden van de rail. Ze zijn vervaardigd in gehard staal en zijn langs alle kanten geslepen.
