Productbeschrijving

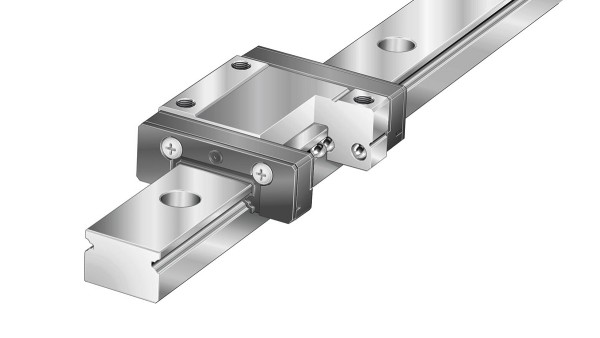

Schaeffler-lineairgeleidingen: Miniatuurkogelomloopeenheden

Miniatuurkogelomloopeenheden, zowel twee- als vierrijig, zijn voorgespannen, lineaire vastlagers voor zowel begrensde als onbegrensde slaglengtes. Een eenheid bestaat uit minimaal een slede met een aanslagkant en geleidingsrails.

De eenheden nemen krachten uit alle richtingen, behalve de bewegingsrichting, en koppels van alle assen op. Bij de tweerijige eenheden staan twee rijen wentellichamen in vierpuntscontact met de loopbanen. De KUME..-C heeft vier rijen wentellichamen met een tweepuntscontact op de loopbanen, die de krachten in een contacthoek van 45° overbrengen.

De kogelomloopeenheden roesten niet door de staalsoorten die voor de draagelementen en rails worden gebruikt.

Naar de productcatalogus medias

Productvarianten

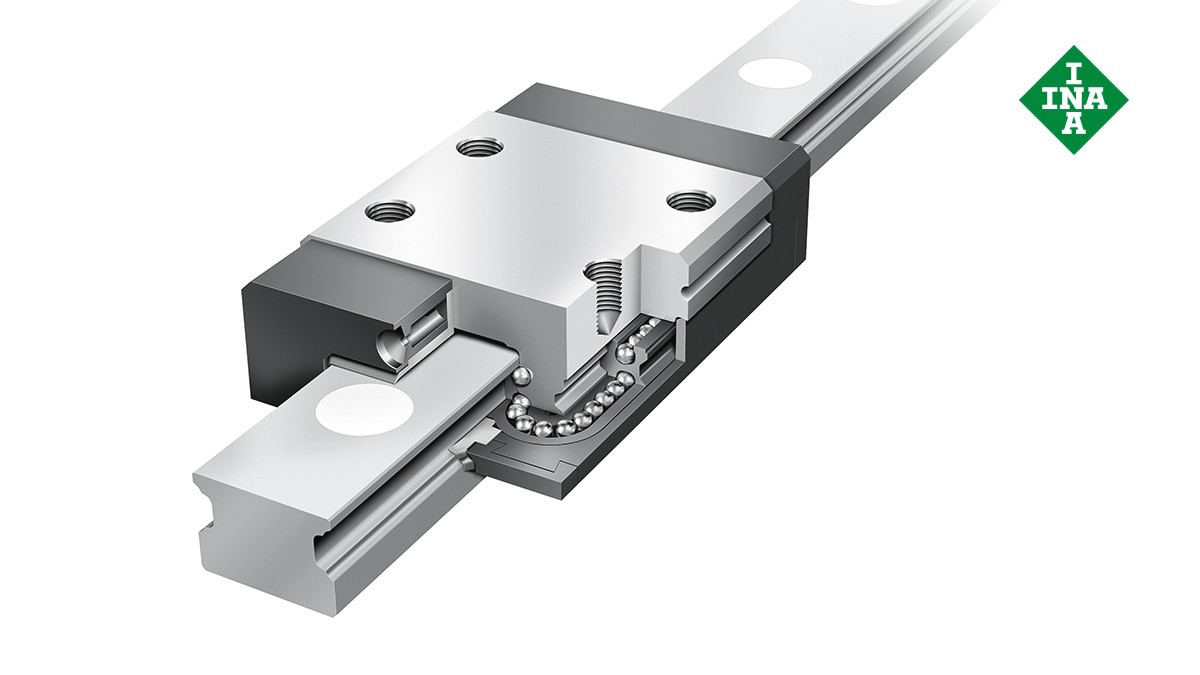

Schaeffler-lineairgeleidingen: Tweerijige miniatuurkogelomloopeenheden

Tweerijige miniatuurkogelomloopeenheden

Deze geleidingen zijn voorgespannen, lineaire vastlagers voor zowel begrensde als onbegrensde slagen. Ze hebben een middelmatig draagvermogen, de momentbelastbaarheid is middelmatig tot hoog. Dankzij hun modulaire opbouw kunnen de rails en wagens binnen een zelfde uitwisselbaarheids- en precisieklasse verwisseld worden. Hierdoor wordt het inbouwen van de geleidingen eenvoudiger, zijn vervangingsdelen makkelijker te krijgen en verloopt ook de bevoorrading rendabeler.

De draagelementen en geleidingsrails zijn roestvrij. Om het wentelsysteem te beschermen tegen vuil zijn de voorkanten van de geleidingswagens afgedicht. De wagens zijn gesmeerd met vet en kunnen ook nagesmeerd worden. De rails en de wagens zijn ook verkrijgbaar in een brede uitvoering.

Naar de productcatalogus medias

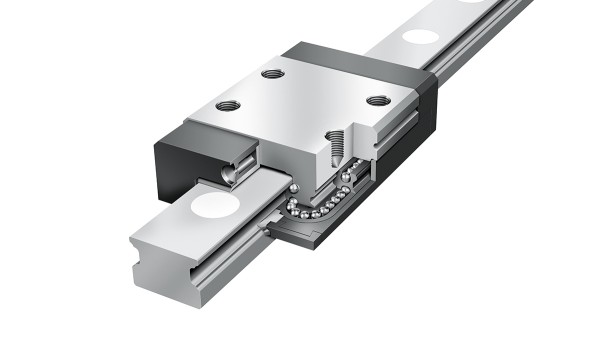

Schaeffler-lineairgeleidingen: Vierrijige miniatuurkogelomloopeenheden

Vierrijige miniatuurkogelomloopeenheden

Vierrijige miniatuurkogelomloopeenheden zijn inbouwklare geleidingen voor onbegrensde slagen. Ze hebben een hoog tot zeer hoog draagvermogen en stijfheid.

De draagelementen en geleidingsrails zijn roestvrij. Om het wentelsysteem te beschermen tegen vuil zijn de voorkanten van de geleidingswagens afgedicht. De nasmeerintervallen kunnen verlengd worden dankzij het smeermiddelreservoir.

De wagens zijn gesmeerd met vet en kunnen ook nagesmeerd worden.

Naar de productcatalogus medias
