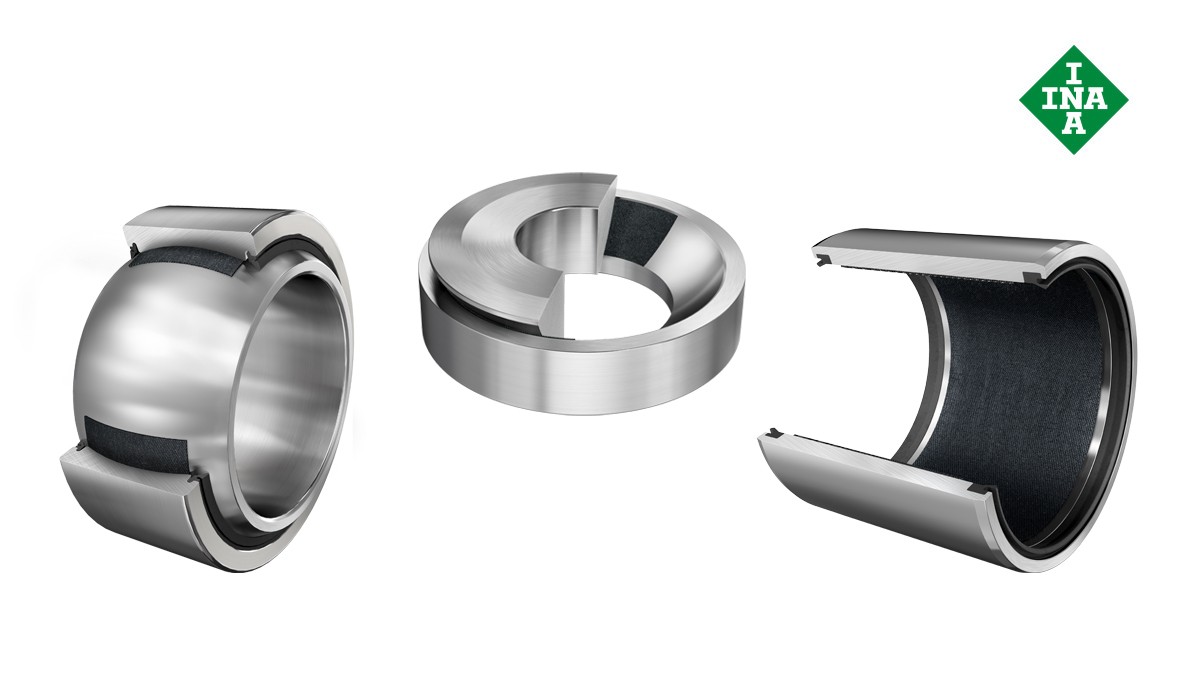

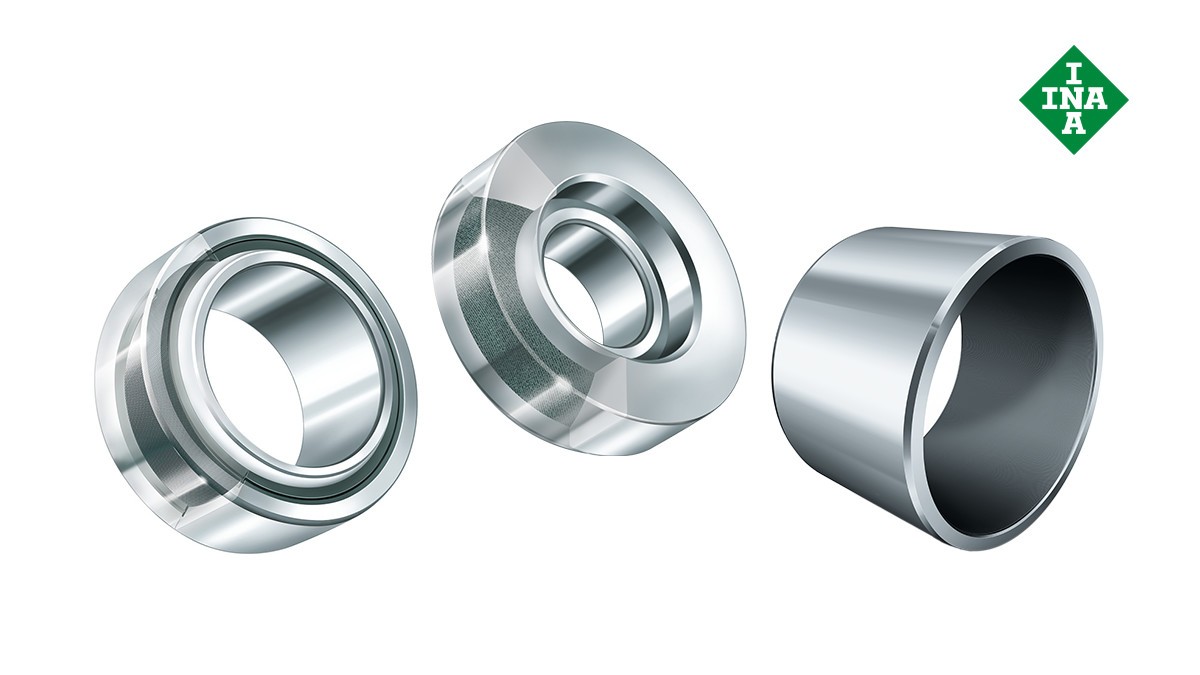

Glijlagers – onderhoudsvrij

Schaeffler-wentellagers en -glijlagers: Glijlagers – onderhoudsvrij

Schaeffler biedt een omvangrijk catalogusprogramma aan onderhoudsvrije glijlagers. Hierbij worden innovatieve glijmaterialen, zoals ELGOGLIDE, ELGOTEX of het metaal-polymeer-composietmateriaal E40 gebruikt. Deze glijmaterialen op basis van PTFE zorgen voor de laagste wrijvingswaarden bij geringe slijtage en daardoor voor zeer lange gebruiksduur bij gewrichtslagers en stangkoppen evenals bij bussen, schijven en strips. Onderhoudsvrije glijlagers verlagen de smeerstof- en onderhoudskosten aanzienlijk, omdat deze volledig zonder olie en vet ingezet kunnen worden en daardoor tegelijkertijd zeer milieuvriendelijk zijn.

Naar de productcatalogus medias

Schaeffler-wentellagers en -glijlagers: Radiale gewrichtslagers

Radiaal-gewrichtslagers met ELGOGLIDE

Radiaal-gewrichtslagers bestaan uit binnen- en buitenringen met onderhoudsvrije glijlagen in ELGOGLIDE®, PTFE-composiet of PTFE-folie. Ze zijn geschikt voor wisselende dynamische belastingen. Grote gewrichtslagers vanaf d = 320 mm behoren tot de Premium Class X-life.

Naar de productcatalogus mediasInteractieve productpresentatie

Schaeffler-wentellagers en -glijlagers: Hoekcontactgewrichtslagers

Hoekcontactgewrichtslagers met ELGOGLIDE

Hoekcontactgewrichtslagers bestaan uit binnen- en buitenringen met ELGOGLIDE®. Naast radiale krachten nemen zij ook hogere axiale krachten op.

Naar de productcatalogus medias

Schaeffler-wentellagers en -glijlagers: Axiaalgewrichtslagers

Axiaalgewrichtslagers met ELGOGLIDE

Axiaalgewrichtslagers bestaan uit as- en behuizingsschijven met ELGOGLIDE®. Grote gewrichtslagers vanaf d = 220 mm behoren tot de Premium Class X-life.

Naar de productcatalogus medias

Schaeffler-wentellagers en -glijlagers: Stangkoppen met ELGOGLIDE

Stangkoppen met ELGOGLIDE

Onderhoudsvrije stangkoppen bestaan uit een staafkop en een onderhoudsvrij gewrichtslager. Ze kunnen radiale krachten in trekkende en drukkende richting opnemen en zijn geschikt voor langzame bewegingen bij kleinere tot middelgrote zwenkhoeken, voor eenzijdige belastingen en in bepaalde omstandigheden voor wisselende belastingen (met GE..-UK-2RS ook voor wisselende belastingen).

Naar de productcatalogus medias

Schaeffler-wentellagers en -glijlagers: Glijlagerbussen met ELGOGLIDE

Glijlagerbussen met ELGOGLIDE

Cilindrische vlottende bussen bestaan uit een stalen steunelement met ELGOGLIDE®. Naast zwenkbewegingen laten ze ook axiale bewegingen toe, hogere krachten nemen ze op als conventionele glijlagers.

Naar de productcatalogus medias

Schaeffler-wentellagers en -glijlagers: Metaal-polymeer glijlagers

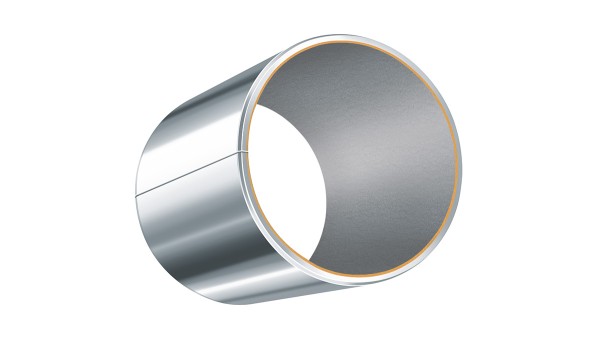

Metaal-polymeer glijlagers

INA-metaal-polymeer-glijlagers zijn een economisch alternatief voor vele industrie- en automotivetoepassingen. Alle lagers zijn loodvrij en dus milieuvriendelijk. Verschillende innovatieve materialen zorgen voor een breed programma van materialen.

Het onderhoudsvrije materiaal E40

E40 is het nieuwe glijmateriaal van de Schaeffler-Groep voor onderhoudsvrije metaal-polymeer glijlagers. Smering is hierbij tijdens de gehele gebruiksduur niet vereist. De basis van de glijlaag is polytetrafluorethyleen (PTFE), waarin chemisch bestendige toevoegingen ingebed zijn. Het drielagige materiaal bestaat uit een stalen mantel, glijlaag en inlooplaag (zie grafiek).

Op de stalen mantel is een poreuze tin-bronzen glijlaag opgesinterd, waarvan de poriën worden gevuld met de droge smeerstof van de inlooplaag.

Technische voordelen:
  • Voor dynamische vlaktedrukken tot 140 N/mm2
  • Hydrodynamische toepassing mogelijk
  • Hoge vochtbestendigheid, daardoor ook bruikbaar in water
  • Geringe inbouwruimte nodig
  • Glijsnelheid tot 2,5 m/s
Speciaal materiaal: onderhoudsvrije folielagers E60

Op aanvraag levert de Schaeffer Groep folielagers van het materiaal E60: Dit materiaal is gebaseerd op een gaasstructuur, waarin een glijlaag uit PTFE en toegevoegde stoffen ingewalst en gesinterd worden. Het gaas fungeert hierbij zowel als drager alsmede als glijlaag.

De PTFE-houdende glijlaag bevindt zich op beide zijden, zodat bij bussen de glijbeweging aan de binnen- en buitenzijde kan plaatsvinden. Verder voordeel van dit materiaal is zijn lichte vervormbaarheid. Typische toepassingen voor folielagers zijn hang- en sluitwerk, gereedschappen en scharnieren.

Naar de productcatalogus medias

Schaeffler-wentellagers en -glijlagers: Glijlagers met ELGOTEX

Glijlagers met ELGOTEX

Glijlagers met ELGOTEX® zijn bijzonder geschikt voor drooglopende toepassingen, waarbij hoge belastingen en trillingen optreden. Door de toegepaste materiaalcombinatie zijn ze levenslang onderhoudsvrij.

Hoe zijn de bussen opgebouwd?

De bussen bestaan uit twee lagen, die over elkaar gewikkeld worden. Kunstvezels en PTFE-vezels in epoxyhars vormen de binnenste glijlaag ELGOTEX®, doorlopende glasvezels (glasfilament) in epoxyhars de buitenste. Een specifieke wikkelhoek van de glasvezels stabiliseert de laag, hetgeen de stevigheid van de bus beduidend verhoogt.

Welke voordelen bieden ELGOTEX®-glijlagerbussen?
  • Zeer robuust
  • Lichter dan vergelijkbare bronzen bussen
  • Kleine inbouwruimte vereist in vergelijking tot onderhoudsplichtige lagers
  • Kunnen reeds ingebouwde bussen vervangen (breedte en wanddikte variabel)
  • Minder montagewerkzaamheden, omdat geen axiale fixatie nodig is
  • Milieuvriendelijk dankzij droogloop
  • Gunstige kostenverhouding door onderhoudsvriendelijkheid
  • Minder slijtage bij gelijkblijvende wrijvingswaarde
Toepassingsgebieden:

vervanging voor stalen, bronzen en kunststof glijlagers in de landbouw en transporttechniek, in metaalbewerkingsmachines, bouwmachines, hydraulische cilindergeleidingen, installaties voor zonne-energie, staal- en waterbouw enz.

Naar de productcatalogus medias

X-life – meetbaar beter

Bij deze bijzondere lagers is de ruwheid en de vormvastheid van de loopbanen geoptimaliseerd. Dat leidt tot een hoger draagvermogen en een langere levensduur. X-life is het kwaliteitskeurmerk voor bijzonder effectieve producten van de merken INA en FAG.

Ze onderscheiden zich door een langere levens- en gebruiksduur, die resulteert uit de hogere dynamische draaggetallen ten opzichte van de bestaande standaard. Bij eenzelfde belasting en onveranderde constructie wordt de levens- en gebruiksduur van de X-life-lagers verhoogd. De afstand tussen onderhoudsintervallen wordt langer.
