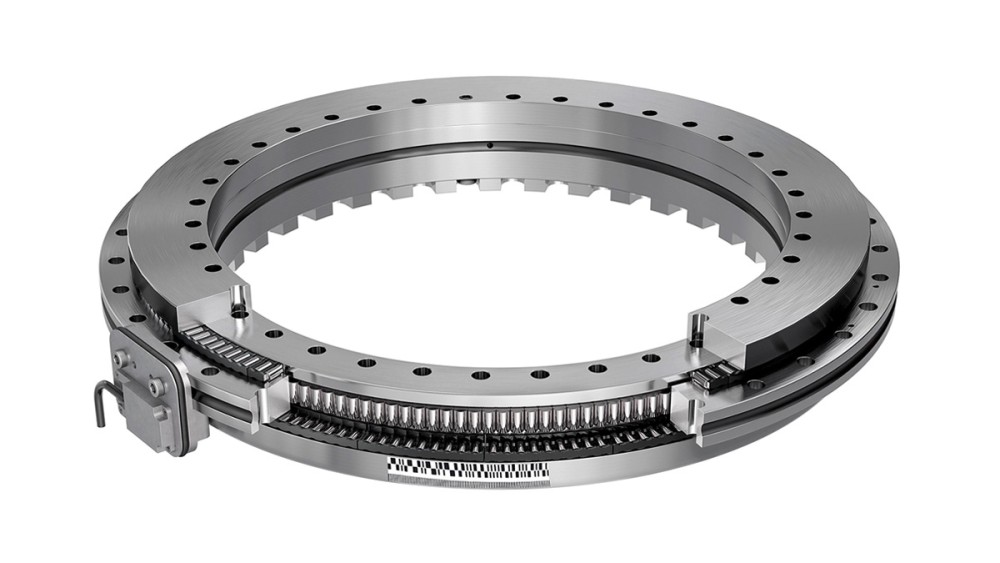

Draaitafellagers YRTSMA

De ideale inbouwlocatie van een draaitafelmeetsysteem is direct in de lagering, zodat de met lagers geïntegreerde meetsystemen een betere systeemnauwkeurigheid kunnen bereiken dan met meetsystemen die ver van de betreffende lagering af aan de as worden ingebouwd. Hier wordt de uiterst nauwkeurige rondloop van het precisiedraaiaslager YRTSMA gebruikt.

Het inductieve meetproces ABSYS (AMO) is gebaseerd op het contactloze scannen van een gestructureerde stoffelijke maat die direct als meetring op de binnenring van het lager is aangebracht. De analyse-elektronica is in de meetkop geïntegreerd, zodat het systeem direct aan de besturing kan worden aangesloten. De meetkop, waarmee de stoffelijke maat wordt gescand, is zo ontworpen dat deze direct aan de vaststaande buitenring van de lager kan worden geschroefd en de speling met de meetring hoeft niet te worden uitgelijnd. De meetkop is eenvoudig te bereiken vanaf de buitenkant en kan zonder extra aanpassingen worden gemonteerd of vervangen.

Deze contructieoplossing maakt bovendien het inbouwen van een meetkop en kabel na montage van het lager mogelijk. Zodoende wordt het risico op beschadigingen door montagewerkzaamheden grotendeels vermeden.

Kenmerken:
  • Absolute interface maakt referentieprocedures overbodig
  • Uitvoering met holle as, waardoor de ruimte in het midden van de machine beschikbaar is voor andere componenten
  • Zeer dynamische en nauwkeurige regelkringen mogelijk
  • Besparing van inbouwruimte
  • Eenvoudigere constructie en montage
  • Resistent tegen omgevingsinvloeden, smeermiddelen en koelsmeersmiddelen
Toepassingen:
  • Werktuigmachines
  • Meetinstrumenten
  • Astronomie
  • Lucht- en ruimtevaart
