Schaeffler-wentellagers en -glijlagers: Draaitafellagers

Axiaal-radiaallagers zijn vastschroefbare, tweezijdig werkende axiaallagers met een radiaal centreerlager. Deze eenheden zijn gesmeerd en inbouwgereed, zeer stijf, uiterst draagkrachtig en hebben een hoge loopnauwkeurigheid. Ze nemen radiale en tweezijdig axiale lasten evenals kantelmomenten spelingvrij op. Axiaalhoekcontactlagers ZKLDF zijn wrijvingsarme, inbouwgereede en gesmeerde lagereenheden. Ze zijn uiterst nauwkeurig bij hoge toerentallen, hoge axiaal- en radiaalbelastingen en voldoen aan de hoge eisen van kantelstijfheid. Axiaal-radiaallagers met het hoekmeetsysteem YRTM en YRTSM komen mechanisch overeen met de reeksen YRT en YRTS, maar zijn daarnaast nog voorzien van een hoekmeetsysteem.

Naar de productcatalogus medias

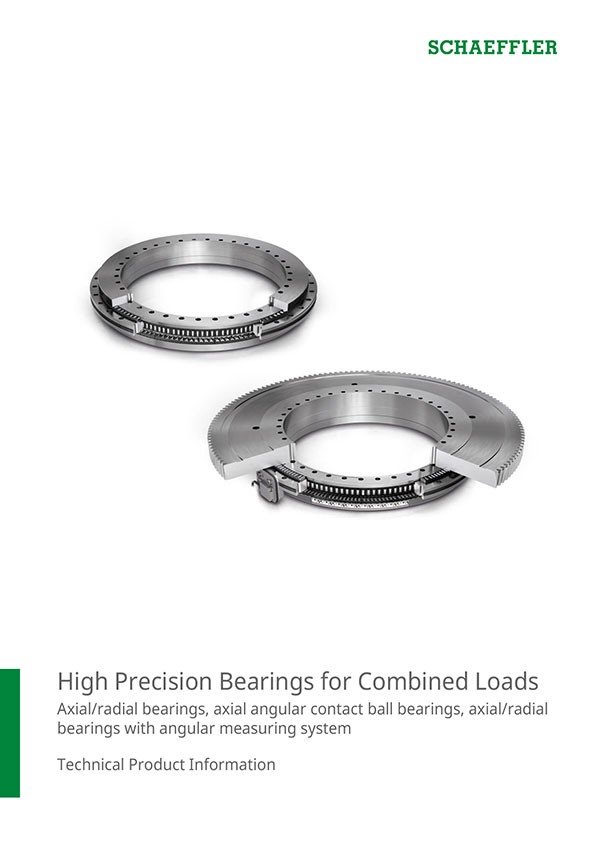

Schaeffler-wentellagers en -glijlagers: Axiaal-radiaallagers / axiaalhoekcontactkogellagers

Axiaal-radiaallagers / axiaalhoekcontactkogellagers

Axiaal-radiaallagers evenals axiaalhoekcontactkogellagers zijn inbouwklare precisielagers voor nauwkeurige toepassingen met gecombineerde belastingen. Ze nemen radiale en tweezijdig axiale lasten evenals kantelmomenten spelingvrij op en zijn vooral geschikt voor lageringen die hoge eisen stellen aan de loopnauwkeurigheid, bijvoorbeeld in draaitafels, vlakke schijven, freeskoppen en spiraalspanners. Dankzij de bevestigingsboringen in de lagerringen zijn de samenstellingen heel montagevriendelijk. De lagers worden na de inbouw radiaal en axiaal voorgespannen.

Naar de productcatalogus medias

Schaeffler-wentellagers en -glijlagers: Axiaal-radiaallagers met geïntegreerd meetsysteem

Axiaal-radiaallagers met geïntegreerd meetsysteem

Axiaal-radiaallagers met geïntegreerd meetsysteem bestaan uit:

  • een axiaal-radiaallager YRTM met maatprojectie en
  • MEKO/U-meetelektronica. De meetelektronica omvat twee meetkoppen, een set afstemmingsdocumenten en beoordelingselektronica.

Lagers uit de reeks YRTM komen mechanisch gezien overeen met de axiale lagers YRT, maar zijn nog extra uitgerust met een magnetische maatprojectie. Het meetsysteem registreert hoeken van enkele hoekseconden zonder enig contact en bestand tegen magnetische invloeden.

Voordelen van het hoekmeetsysteem

Het meetsysteem

  • werkt contactloos en is daardoor slijtagevrij
  • meet onafhankelijk van kanteling en positie
  • beschikt over elektronica met autonome compensatie
  • centreert zichzelf
  • is ongevoelig voor smeermiddelen
  • is makkelijk te monteren, de meetkoppen kunnen vlot ingesteld worden,
  • het lager en het afzonderlijke meetsysteem hoeven niet afgestemd te worden
  • heeft geen extra inbouwelementen nodig
    • maatprojectie en meetkoppen zijn geïntegreerd in de lagers of de aansluitconstructie
    • de uitgespaarde bouwruimte kan gebruikt worden als bewerkingsruimte van de machine
  • kent geen problemen met toevoerleidingen. De leidingen kunnen in de aansluitconstructie direct door de grote lagerboring gestoken worden
  • Bespaart onderdelen, totale bouwruimte en kosten dankzij de compacte, integrerende bouwwijze met minder onderdelen.

Naar de productcatalogus medias
